Error de centrado: el caso de una visión doble en progresivos

Campañas brillantes, expresiones como «tecnología de superficie libre» u «optimización binocular» y promesas de un campo visual panorámico con una adaptación casi instantánea. La realidad, grabada en la física de una lente graduada, es bastante menos fotogénica.

Una parte importante de los problemas que llevan a abandonar unas gafas progresivas en el cajón no nace del algoritmo de diseño, sino de un error milimétrico durante el montaje. Cuando el centro óptico de la lente no queda alineado con la posición real de la pupila, aparece un efecto prismático inducido. Según la graduación, la magnitud del descentramiento, la dirección del error y la capacidad de compensación de cada persona, el resultado puede ser visión borrosa, mareo, dolor de cabeza, fatiga visual o visión doble.

El error de centrado en lentes progresivas no siempre se presenta con el mismo síntoma ni tiene siempre la misma gravedad. Precisamente por eso conviene analizar qué ocurre antes de atribuir cualquier incomodidad a un periodo normal de adaptación.

La mecánica del efecto prismático inducido por desalineación

Cada lente oftálmica con potencia dióptrica puede comportarse como un prisma cuando la mirada no atraviesa el punto para el que se ha calculado el diseño. El centro óptico es la zona en la que, idealmente, la lente no introduce desviación prismática adicional. Al mirar por encima, por debajo o a un lado de ese punto, la dirección de los rayos luminosos cambia.

La relación básica se expresa mediante la regla de Prentice:

P = c × F

En esta fórmula, P es la potencia prismática inducida, c es el descentramiento expresado en centímetros y F es la potencia de la lente en dioptrías. No hace falta convertir esta ecuación en una clase de física para entender su consecuencia práctica: cuanto mayor sea la graduación y cuanto más lejos quede la pupila del centro óptico, mayor será el prisma inducido.

En una lente de +4,00 dioptrías, por ejemplo, un descentramiento de 2 milímetros —0,2 centímetros— produce aproximadamente 0,8 dioptrías prismáticas. La cifra no debe interpretarse de forma aislada: la respuesta dependerá de si el prisma aparece en sentido horizontal o vertical, de si afecta por igual a ambos ojos y de las reservas fusionales del usuario. Pero sí sirve para recordar que dos milímetros no son una diferencia irrelevante en una lente de precisión.

En unas gafas progresivas el asunto es todavía más delicado porque no existe un único punto de uso. La lente incorpora una zona para lejos, un corredor de progresión y una zona de cerca, además de áreas laterales con astigmatismo no deseado propio del diseño. El usuario cambia de distancia y de dirección de mirada, y la montura se mueve con él. Por eso el centrado no consiste únicamente en colocar dos marcas simétricas en una plantilla: hay que relacionar la geometría de la lente con la posición real de la montura sobre la cara.

Cuando los centros de referencia no coinciden con la posición visual prevista, los dos ojos pueden recibir imágenes con una diferencia de posición o de calidad. El sistema visual intenta fusionarlas en una sola percepción. A veces lo consigue sin que el usuario sea consciente del esfuerzo; otras veces aparecen astenopía, sensación de presión ocular, inestabilidad, pérdida de nitidez o diplopía binocular.

Un progresivo bien centrado no debería llamar la atención sobre su propia existencia. Cuando la alineación falla, el usuario empieza a pagar con esfuerzo visual cada pequeño desplazamiento de la mirada.

La visión doble, por tanto, no es una consecuencia automática de cualquier descentramiento. Puede aparecer cuando el desequilibrio supera la capacidad de compensación del sistema binocular, pero también puede haber otros síntomas y otras causas. La intensidad de la molestia no permite determinar por sí sola si el problema es de montaje, de graduación o de salud ocular. Hay que verificarlo.

Diferencias críticas entre errores de centrado vertical y horizontal

No todos los errores de centrado se toleran igual. El sistema de fusión binocular tiene más margen para compensar ciertas desviaciones horizontales que las verticales, aunque esa diferencia no convierte ningún descentramiento en aceptable por definición.

Descentramiento horizontal

Un descentramiento horizontal desplaza la imagen hacia dentro o hacia fuera. El usuario puede notar que necesita forzar la convergencia o la divergencia para mantener una sola imagen, sobre todo al mirar a una distancia determinada. En graduaciones moderadas y con una buena reserva fusional, el cerebro puede compensar parte del efecto.

Eso no significa que el problema pase inadvertido. Puede manifestarse como:

• cansancio al leer o trabajar con pantallas;
• dificultad para mantener la nitidez durante mucho tiempo;
• sensación de que las imágenes se mueven al girar la cabeza;
• presión alrededor de los ojos;
• dolor de cabeza al final de la jornada;
• pérdida de comodidad al mirar de cerca o en la zona intermedia.

En algunos casos aparece diplopía binocular, especialmente si el descentramiento es relevante, si existe una diferencia importante entre ambos ojos o si el usuario ya tenía una capacidad de compensación limitada. No conviene establecer un umbral universal: la misma desviación puede ser tolerable para una persona y muy molesta para otra.

Descentramiento vertical

El error vertical suele ser menos tolerado. Si una lente queda más alta o más baja que la otra, puede producirse un desequilibrio prismático vertical entre ambos ojos. La fusión vertical dispone normalmente de menos margen que la horizontal, de modo que un desajuste que apenas se nota en un plano puede resultar evidente en el otro.

La diplopía binocular es una posibilidad real, pero no inevitable. También pueden aparecer:

• sensación de que el suelo se inclina;
• mareo o inestabilidad al caminar;
• dificultad para cambiar la mirada entre lejos y cerca;
• náuseas o malestar al mover la cabeza;
• fatiga visual rápida;
• rechazo inmediato de las gafas.

La aparición de visión doble con los dos ojos abiertos debe llevar a comprobar el centrado y el equilibrio prismático. No basta con responder que el usuario tiene que acostumbrarse. Tampoco basta con cambiar la graduación sin revisar primero la posición de las lentes en la montura.

Un desequilibrio vertical puede surgir por una diferencia de altura de montaje, pero también por una montura torcida, una inclinación desigual, una deformación del aro, una lente mal bloqueada o una medición tomada con la montura en una posición distinta de la que adopta finalmente en la cara.

El síntoma orienta, pero no sentencia

La dirección de la molestia puede ofrecer pistas, no un diagnóstico cerrado. Una dificultad que aparece principalmente al leer puede relacionarse con la zona de cerca, la altura de montaje, el diseño progresivo o la postura de uso. La incomodidad al mirar hacia los lados puede apuntar a una interacción entre descentramiento, geometría de la montura y zonas laterales de la lente. Una visión doble constante puede tener un componente prismático, pero también exige descartar causas oculares y neurológicas si la verificación del montaje es correcta.

La regla profesional es sencilla: el síntoma indica dónde mirar; la medición decide qué está ocurriendo.

El papel de la altura de montaje y la geometría de la montura

La altura de montaje en lentes progresivas es la distancia vertical entre la referencia pupilar del usuario, con la montura colocada en su posición real, y el borde inferior de la montura o la referencia que utilice el fabricante. No es una medida intercambiable con la distancia interpupilar y no debería estimarse a ojo.

La toma debe hacerse con la montura elegida, ajustada y apoyada en la cara tal como la llevará el usuario. Una montura que queda inclinada hacia delante, demasiado baja o desplazada hacia un lado modifica la relación entre la pupila y las marcas de centrado. Si después de medir se ajustan las plaquetas, se cambia la curvatura de las varillas o se altera el apoyo nasal, la posición óptica puede dejar de coincidir con la medida inicial.

La herramienta adecuada es un alímetro o una regla de centrado, no un altímetro. El alímetro permite registrar la altura pupilar respecto a la montura; la regla de centrado cumple una función equivalente en determinados procedimientos manuales. Un altímetro, en cambio, es un instrumento destinado a medir altitudes y no sirve para determinar la altura de montaje de una lente oftálmica.

La altura disponible también condiciona el diseño. Si el aro es demasiado bajo, el fabricante puede no disponer del espacio necesario para situar correctamente el corredor de progresión y las zonas de uso. Una altura vertical cercana a los 30 milímetros puede ser suficiente en algunos diseños y monturas, pero no debe presentarse como una cifra universal aplicable a todos los casos. La altura mínima depende de la lente, de la adición, de la posición de la pupila, del diseño elegido y de las condiciones de montaje.

El problema no es solo que falte espacio. Si la referencia de montaje queda demasiado alta, el usuario puede encontrarse con una zona de cerca que empieza antes de lo esperado. Si queda demasiado baja, el acceso a la visión próxima puede resultar incómodo y obligar a elevar excesivamente la barbilla o a buscar la zona útil con movimientos exagerados de cabeza. En ambos casos, la sensación de que la lente «no funciona» puede confundirse con una graduación incorrecta.

La geometría de la montura añade más variables:

• Tamaño y forma del aro: determinan el espacio vertical disponible y la posición de las zonas funcionales.
• Distancia interpupilar y distancia entre lentes: afectan al descentramiento necesario para colocar cada lente.
• Ángulo pantoscópico: cambia la relación entre la superficie de la lente y la línea de mirada.
• Ángulo de envolvente: modifica la posición de las zonas laterales respecto al usuario.
• Distancia entre córnea y lente: puede alterar el efecto efectivo de la potencia, especialmente en graduaciones elevadas.
• Estabilidad de la montura: una gafa que se desliza o se gira no conserva el centrado con el que fue montada.

Una montura pequeña no es automáticamente inadecuada para progresivos. Lo importante es que su geometría sea compatible con el diseño y que permita colocar las referencias en la posición necesaria. La estética puede orientar la elección, pero no debería ser el único criterio cuando la lente exige un margen de montaje determinado.

Protocolos de verificación según la norma UNE-EN ISO 21987

La norma UNE-EN ISO 21987 proporciona un marco para valorar la conformidad de las lentes oftálmicas montadas, incluidos aspectos relacionados con el centrado, la potencia y los efectos prismáticos. No sustituye al criterio del profesional ni convierte la adaptación en un trámite automático, pero ofrece referencias objetivas para comprobar si el resultado está dentro de las tolerancias aplicables.

El protocolo empieza antes del montaje. Conviene revisar que la montura esté bien ajustada, que la posición elegida sea estable y que las medidas se tomen de manera individualizada. La distancia nasopupilar para lejos no debería deducirse de una distancia interpupilar simétrica cuando existen diferencias entre ambos ojos. La medición monocular permite reflejar mejor la posición de cada pupila respecto al puente y a cada aro.

La verificación puede organizarse en varias etapas:

1. Ajuste previo de la montura. Se coloca la montura en la cara y se corrigen apoyo nasal, inclinación, apertura de varillas y altura. Medir sobre una montura que todavía no está ajustada introduce un error desde el principio.

2. Registro de la distancia nasopupilar. Se toman las medidas para cada ojo y para la distancia de uso correspondiente. La mirada debe estar controlada y la cabeza en una posición natural, sin obligar al usuario a levantar o bajar el mentón.

3. Toma de la altura de montaje. Con la montura puesta se marca la posición de cada pupila mediante un alímetro, una regla de centrado u otro sistema de medición adecuado. La referencia debe quedar asociada a la posición real del usuario, no a una estimación sobre la montura retirada de la cara.

4. Comprobación de las marcas del fabricante. Las lentes progresivas suelen incorporar referencias permanentes y temporales que permiten localizar el punto de centrado, la cruz de montaje y otros datos de verificación. Esas marcas deben utilizarse siguiendo las instrucciones del diseño.

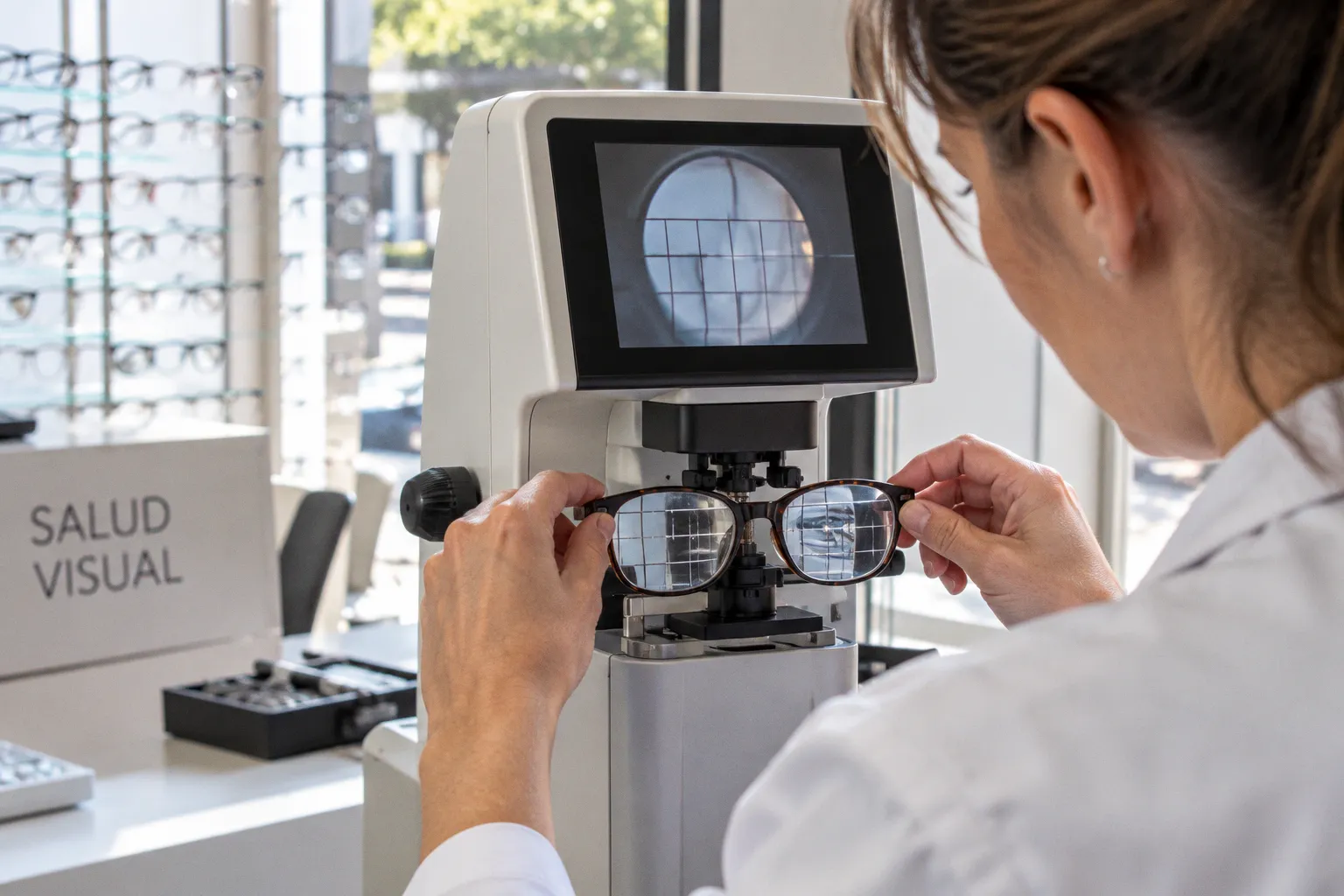

5. Control después del montaje. Una vez biseladas y montadas las lentes, se comprueba que las referencias de centrado coinciden con las medidas registradas. El focómetro o lensómetro permite verificar potencia, eje y prisma en los puntos correspondientes.

6. Revisión del equilibrio binocular. Hay que valorar el prisma de cada lente y el desequilibrio entre ambos ojos, con especial atención a la componente vertical. Si el montaje no cumple las tolerancias o el usuario presenta síntomas incompatibles con el resultado, debe repetirse la comprobación antes de culpar a la adaptación.

7. Inspección de la montura en la cara. La gafa se vuelve a colocar en el usuario para comprobar que la posición de entrega coincide con la posición utilizada durante la toma de medidas. Una lente correctamente montada en una montura mal ajustada puede comportarse como una lente mal centrada.

La documentación técnica del fabricante también importa. No todos los diseños progresivos utilizan las mismas referencias de montaje ni tienen idénticas exigencias de altura. La norma establece tolerancias, pero la ejecución debe respetar además las especificaciones del producto y el procedimiento de control del establecimiento.

Verificar el centrado no consiste en mirar si las lentes parecen simétricas. Consiste en comprobar si cada referencia óptica ocupa la posición que necesita ese usuario, en esa montura y para esa graduación.

Diagnóstico diferencial: cuándo el problema es el montaje y no la graduación

Ante una persona que refiere visión doble con sus nuevos progresivos, la tentación inmediata es pensar que la graduación está mal. Es una reacción comprensible, pero incompleta. Antes de repetir la refracción o encargar otras lentes conviene distinguir si la diplopía es binocular o monocular y revisar el sistema completo: graduación, montaje, ajuste, diseño, superficie de la lente y estado ocular.

La pregunta inicial es si la visión doble desaparece al tapar uno de los ojos. Si solo aparece con los dos ojos abiertos y desaparece al ocluir cualquiera de ellos, se trata de una diplopía binocular. En ese contexto puede existir un desequilibrio prismático por descentramiento, pero también una alteración de la coordinación ocular que no tenga relación con las gafas. El montaje debe comprobarse, no darse por culpable de antemano.

Si la duplicación persiste al mirar con un solo ojo, el origen es monocular. En ese caso hay que valorar, entre otras posibilidades, una graduación incorrecta, un error de eje cilíndrico, una superficie defectuosa, una película lagrimal irregular, astigmatismo irregular, opacidades del cristalino u otra condición ocular. La revisión no debería limitarse a recolocar la lente.

También es útil observar cuándo aparece el síntoma:

La temporalidad ofrece otra pista. Una ligera sensación de extrañeza, la necesidad de mover más la cabeza o cierta lentitud para encontrar la zona de cerca pueden formar parte de la adaptación a una geometría nueva. Pero la diplopía binocular persistente, el dolor intenso, la inestabilidad marcada o una alteración súbita de la visión no deberían despacharse como falta de costumbre.

Tampoco es correcto fijar un plazo rígido de adaptación válido para todos. La experiencia depende de la graduación anterior, la adición, el diseño, el uso previo de progresivos, la diferencia entre ambos ojos, la motilidad ocular y la forma de utilizar las gafas. Si el usuario sigue con síntomas relevantes, el camino no es aguantar indefinidamente: hay que medir, ajustar y, si procede, derivar para una evaluación visual u oftalmológica.

Qué revisar antes de cambiar las lentes

Cuando una gafa progresiva no funciona como debería, el orden de comprobación importa. Una secuencia razonable sería:

1. Confirmar que la montura está bien ajustada y no se desliza.

2. Comparar las medidas tomadas con la posición real de la montura en la cara.

3. Verificar marcas de centrado, altura y distancia nasopupilar.

4. Medir potencia, eje y prisma de las lentes montadas.

5. Comprobar el equilibrio binocular, especialmente en vertical.

6. Revisar si el diseño y la altura de la montura son compatibles.

7. Valorar la graduación subjetiva y objetiva.

8. Derivar cuando los síntomas no encajan con un problema óptico o persisten con el montaje corregido.

Este orden evita un error bastante común: modificar la prescripción para compensar un defecto de montaje. Una nueva graduación puede enmascarar temporalmente el problema, pero no arregla una lente colocada fuera de su posición ni una montura que se mueve continuamente.

El montaje como parte del diseño óptico

La industria óptica suele presentar el diseño progresivo como el gran protagonista y el montaje como una tarea secundaria. Es una manera cómoda de contar la historia, pero técnicamente incompleta. El diseño se calcula para que determinadas zonas y referencias ocupen determinadas posiciones respecto a los ojos. Si esa relación se altera, el comportamiento final también cambia.

La sofisticación de una lente no neutraliza un mal centrado. Una superficie libre puede optimizar la distribución de aberraciones, un diseño personalizado puede incorporar parámetros individuales y una geometría avanzada puede ampliar el campo útil. Ninguna de esas ventajas elimina la necesidad de medir bien la pupila, ajustar la montura y verificar el resultado.

El usuario tampoco debería interpretar cualquier dificultad como una prueba de que las gafas están mal hechas. Los progresivos tienen zonas de transición y exigen una forma de mirar distinta a la de una lente monofocal. El movimiento natural de los ojos no siempre coincide con la posición de máxima nitidez, y en algunos diseños conviene acompañar la mirada con pequeños movimientos de cabeza. Eso forma parte de la adaptación. La diplopía persistente, en cambio, obliga a investigar.

En definitiva, el confort de unas lentes progresivas se apoya en varios elementos que deben funcionar juntos: graduación adecuada, diseño compatible, montura estable, medidas individualizadas, montaje preciso y una adaptación razonable por parte del usuario. El error de centrado en lentes progresivas puede parecer pequeño sobre el papel, pero sus efectos dependen de la potencia, de la dirección del descentramiento y de la capacidad de compensación de cada sistema visual.

Un par de milímetros no convierten automáticamente unas gafas en un fracaso, ni explican por sí solos toda visión doble. Pero sí justifican una verificación rigurosa. Cuando hay síntomas, la respuesta profesional no es prometer que el cerebro se acostumbrará ni cambiar la lente a ciegas. Es comprobar la altura de montaje con un alímetro o una regla de centrado, revisar el equilibrio prismático, valorar la geometría de la montura y distinguir entre un problema óptico y uno clínico.

La promesa de confort no se sostiene únicamente en la tecnología grabada en la lente. También depende de que esa tecnología llegue exactamente al lugar para el que fue diseñada.
